Сифон для кондиционеров встроенный ТП-138 Татполимер
Характеристики товара
Цена:
2153.75
Артикул:
f58-557887
Вес, кг:
0.25
Объем:
0.0017
Производитель:
Татполимер
Доступность:
под заказ
1:
4604735014170
2 154
₽

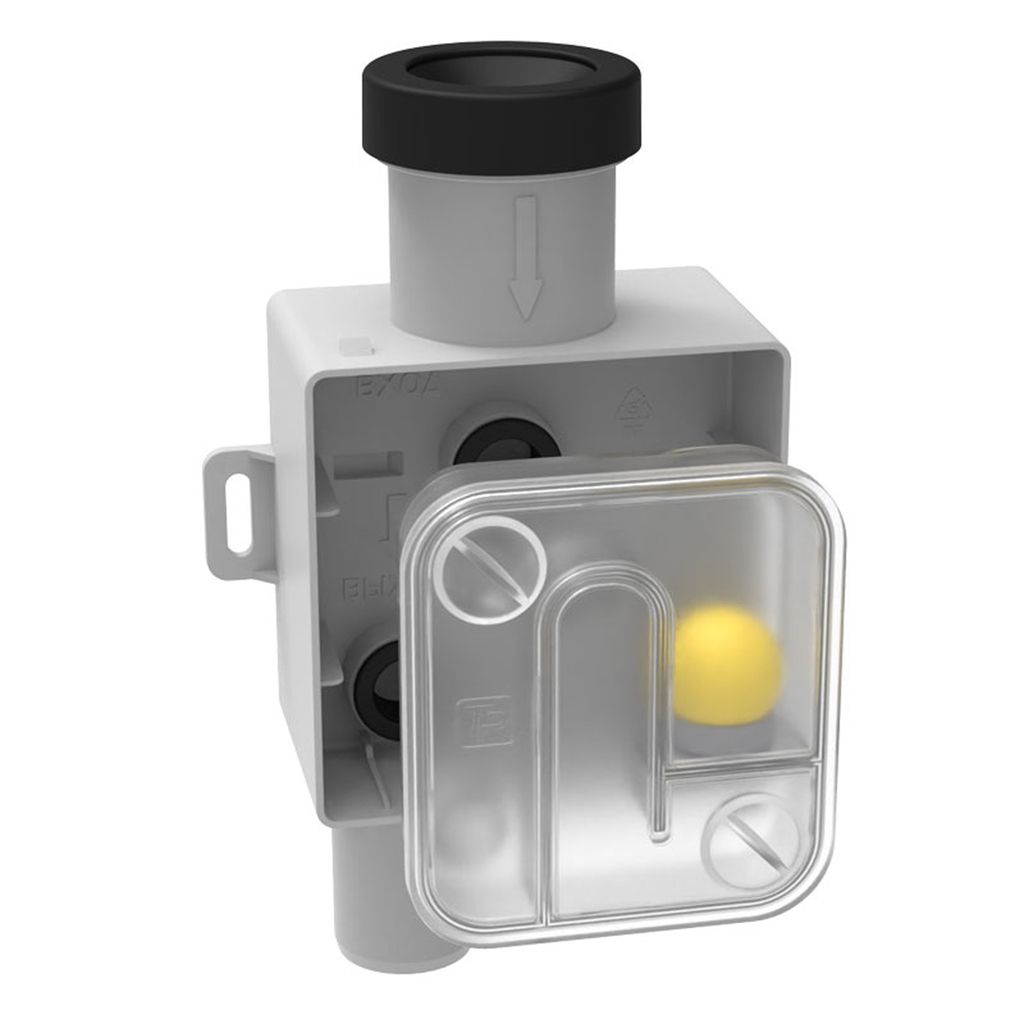

Сифон применяется для отвода конденсата в канализацию в системах кондиционирования. Сифон оснащен механическим запирающим устройством, не пропускающим запах из канализации при высыхании воды в гидрозатворе.

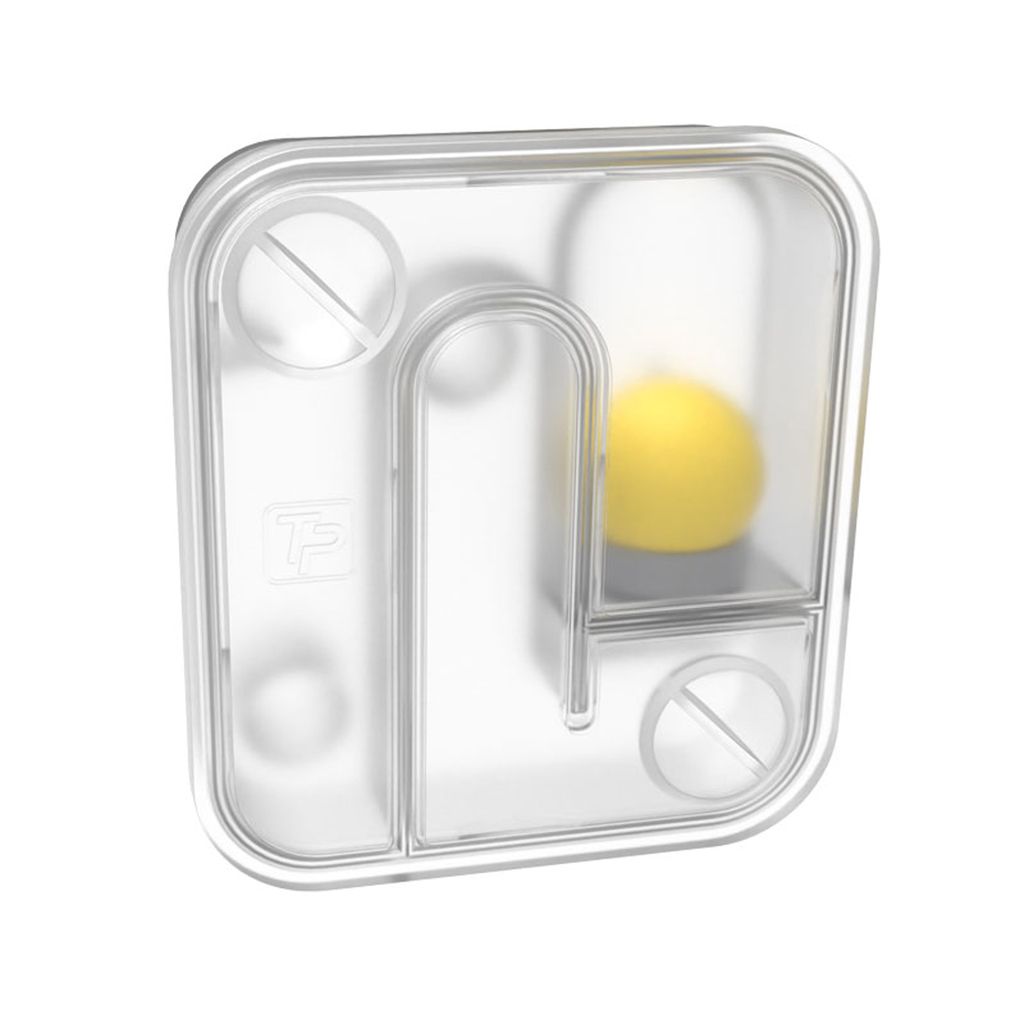

При сливе дренажа от кондиционеров вода проходит через съемную кассету, герметично соединенную с корпусом с помощью эластичных уплотнительных прокладок. Кассета имеет гидрозатвор высотой 50 мм и механическое запахозапирающее устройство в виде шарика, который при высыхании гидрозатвора не пропускает запахи из канализации.
В конструкции предусмотрен выпускной патрубок DN 32 и длинной 47 мм.
Технические характеристики:
Пропускная способность - 540 л/ч (0.15 л/с);
Рабочий диапазон температуры стоков - от 0 до 100°С;
Присоединительный размер - DN32/DN20/DN16;
Высота гидрозатвора - 50 мм;
Масса - 0,25 кг.

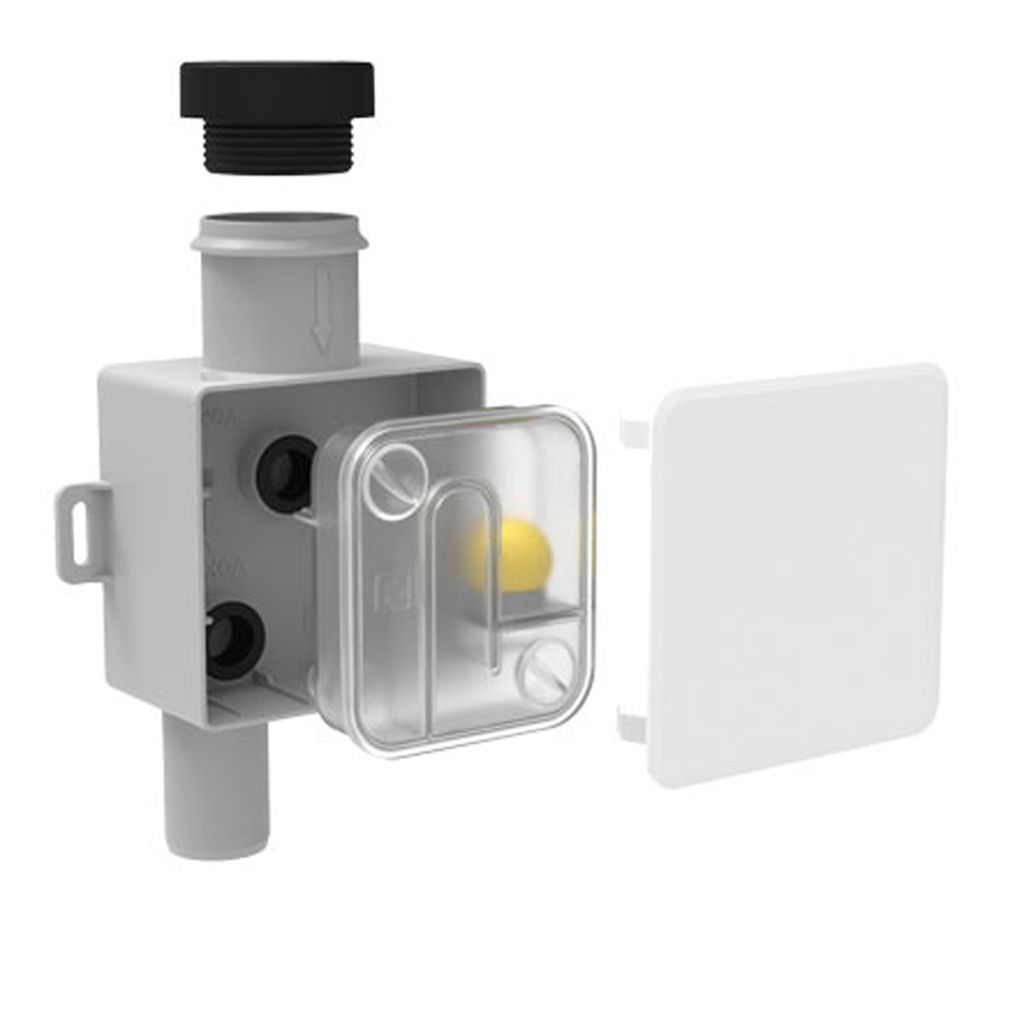

Состав изделия и комплектность:

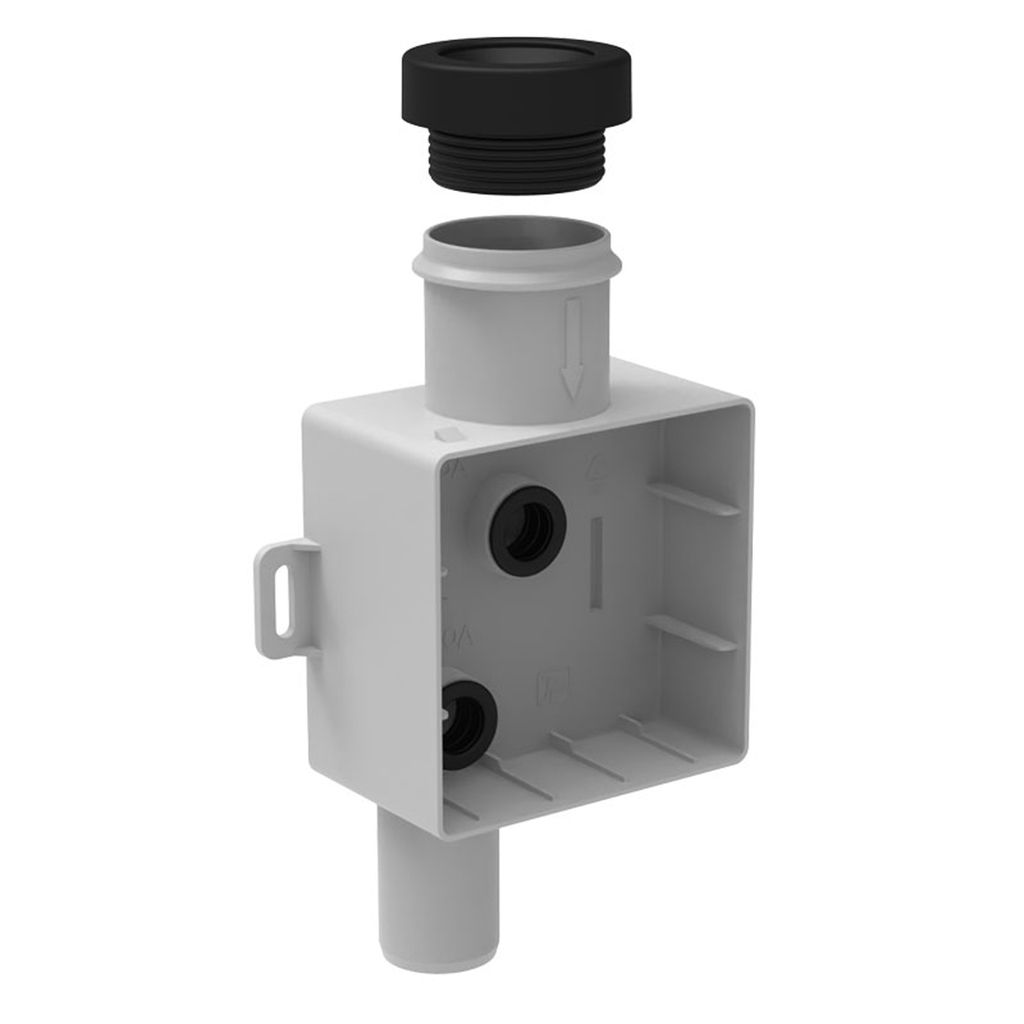

1. Корпус сифона - 1 шт;
2. Съемная кассета с гидрозатвором и механическим запахозапирающим устройством;
3. Декоративная крышка с пружинными зажимами.
Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.
Указания по монтажу:
Монтаж сифона должен осуществляться при температуре окружающей среды не ниже +5 °С.
Корпус сифона монтируется в углублении стены. Расстояние по вертикали от выпускного патрубка кондиционера до сифона ТП-138 должно быть не менее 0,2 м и не более 3,5 м.
Выпускной патрубок кондиционера должен иметь постоянный уклон не менее 2%.
К входному и выпускному патрубку подсоединяются трубопроводы.
Перед заделкой трубопроводов провести гидравлические испытания в соответствии с разделом 7.5 СП 73.13330.2016 "Внутренние санитарно-технические системы зданий". После проведения испытания и завершения отделки стены строительная заглушка отрезается вровень к поверхности стены и сифон закрывается декоративной крышкой.
Техническое обслуживание:
- Не допускается использовать агрессивные вещества.
- Не допускать попадания инородных тел.
- После простоя более 3 месяца и по мере необходимости промывать сифон и внутренние детали чистой водой до исчезновения постороннего налёта, запаха и загрязнений.
- При засоре сифона, необходимо разобрать сифон, промыть корпус и внутренние детали чистой водой:
1. Снять декоративную крышку.
2. Вынуть из корпуса сифона кассету с гидрозатвором и механическим запахозапирающим устройством. При этом вода в гидрозатворе остается внутри кассеты.
3. Промыть кассету или, при сильном загрязнении, заменить её.
4. Установить декоративную крышку.
Условия хранения и транспортировки:
- В соответствии с ГОСТ 19433 сифоны не относятся к категории опасных грузов, что допускает их перевозку любым видом транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
- Во избежание повреждения сифонов их следует укладывать на ровную поверхность, без острых выступов и неровностей. Сбрасывание изделий с транспортных средств не допускается.
- Коробки с изделием следует перевозить крытыми транспортными средствами любого вида согласно правилам перевозки грузов, действующих на каждом виде транспорта.
- Условия транспортирования и хранения сифона в части воздействия климатических факторов должны соответствовать условию хранения 2 (С) по ГОСТ 15150.
- Сифон необходимо хранить в неотапливаемых складских помещениях при условиях, исключающих вероятность механических повреждений, или в отапливаемых складах не ближе 1 м от отопительных приборов.
- При хранении сифоны должны быть защищены от воздействия прямых солнечных лучей.
